Hydrauliczny młot DTH



Hydrauliczny młot DTH to specjalistyczne narzędzie wiertnicze stosowane w przemyśle wydobywczym, budowlanym i geotechnicznym do wiercenia otworów w twardych formacjach skalnych. Jest przeznaczony do tworzenia uderzeń udarowych na dnie odwiertu, umożliwiając wydajne i szybkie wiercenie.

Oto jak zwykle działa hydrauliczny młot DTH:



Korpus młotka:Hydrauliczny młot DTH składa się z cylindrycznego korpusu z wewnętrznym tłokiem i układem zaworów. Jest wykonany z wysokiej jakości stali stopowej, aby wytrzymać duże siły uderzenia i ciśnienie wiercenia.



Mechanizm perkusyjny:Tłok wewnątrz hydraulicznego młota DTH jest zasilany ciśnieniem hydraulicznym. Gdy płyn hydrauliczny jest dostarczany do młota, popycha on tłok w dół, sprężając powietrze lub gaz w komorze poniżej.



System zaworów:Młot posiada system zaworów, który kontroluje dopływ sprężonego powietrza lub gazu do młota. Gdy tłok osiągnie dolną część swojego skoku, zawór otwiera się, umożliwiając szybkie rozprężenie powietrza lub gazu pod wysokim ciśnieniem do wewnętrznej komory młota.



Energia uderzenia:W miarę rozszerzania się sprężonego powietrza lub gazu powstaje strumień powietrza o dużej prędkości, który uderza w wiertło lub przewód wiertniczy przymocowany do młota. Ta energia uderzenia jest przekazywana do narzędzia wiertniczego, rozbijając formację skalną.



Odwrócony przepływ:Po każdym uderzeniu system zaworów zamyka się, zapobiegając cofaniu się powietrza lub gazu. Następnie tłok porusza się z powrotem do góry, ponownie sprężając powietrze lub gaz, przygotowując się do następnego uderzenia.



Wydajność wiercenia:Powtarzające się uderzenia udarowe dostarczane przez hydrauliczny młot DTH skutecznie rozbijają formację skalną, a gruz wiertniczy jest wypłukiwany z otworu wiertniczego poprzez wtryskiwanie sprężonego powietrza lub wody przez młot.



Wymiana bitów:Wiertło w dolnej części młota może się zużyć lub złamać z powodu trudnych warunków wiercenia. Można go łatwo wymienić, zdejmując młotek z przewodu wiertniczego i zakładając nowy wiertło.



Hydrauliczne młoty DTH oferują takie zalety, jak wysokie prędkości wiercenia, precyzyjna kontrola otworu oraz możliwość wiercenia w twardych i abrazyjnych formacjach skalnych. Są powszechnie stosowane w zastosowaniach takich jak eksploracja górnicza, wydobywanie, wiercenie fundamentów, wiercenie studni wodnych i wiercenie geotermalne.



Montaż młota hydraulicznego DTH (Down-The-Hole) wymaga szczególnej dbałości o szczegóły i przestrzegania instrukcji producenta. Chociaż mogę podać ogólne wytyczne, zapoznaj się ze szczegółowymi instrukcjami dostarczonymi przez producenta dla konkretnego modelu. Oto kroki związane z montażem hydraulicznego młota DTH:



Zbierz komponenty:Upewnij się, że masz wszystkie niezbędne elementy do montażu, w tym korpus młota, tłok, wiertło, rurę wiertniczą, uszczelki i wszelkie inne towarzyszące części.



Przygotuj korpus młotka:Sprawdź korpus hydraulicznego młota DTH pod kątem uszkodzeń lub zużycia. Oczyścić gwinty wewnętrzne i powierzchnie korpusu młotka odpowiednim rozpuszczalnikiem.



Zainstaluj uszczelki:Postępuj zgodnie z instrukcjami producenta, aby zainstalować uszczelki w korpusie młota. Zwykle polega to na umieszczeniu uszczelek w wyznaczonych rowkach i upewnieniu się, że są prawidłowo osadzone.



Zamocuj tłok:Włóż tłok do korpusu młota hydraulicznego DTH, upewniając się, że jest prawidłowo wyrównany z uszczelkami. Nałożyć odpowiedni smar, aby ułatwić płynny ruch tłoka w korpusie młotka.



Zainstaluj wiertło:Przymocuj odpowiednie wiertło do końca tłoka. Upewnij się, że jest bezpiecznie zamocowany przy użyciu zalecanej metody, takiej jak śruby lub kołki ustalające.



Podłącz rurę wiertniczą:Podłącz rurę wiertniczą do górnej części korpusu hydraulicznego młota DTH. Użyj określonej metody łączenia rury z młotem, takiej jak połączenia gwintowane lub mechanizmy szybkiego zwalniania. Zapewnij szczelne i bezpieczne połączenie.



Przetestuj zespół:Przed użyciem hydraulicznego młota DTH ważne jest, aby przeprowadzić dokładną kontrolę i wykonać próbę ciśnieniową zgodnie z wytycznymi producenta. Gwarantuje to, że wszystkie komponenty są prawidłowo zmontowane, uszczelnione i zdolne do wytrzymania wymaganego ciśnienia.



Przestrzegaj środków bezpieczeństwa:Zawsze przestrzegaj zasad bezpieczeństwa i używaj odpowiednich środków ochrony osobistej podczas montażu lub obsługi urządzeń hydraulicznych.



Pamiętaj, że te kroki stanowią ogólny przegląd procesu montażu. Bardzo ważne jest, aby zapoznać się z konkretnymi instrukcjami dostarczonymi przez producenta hydraulicznego młota DTH, ponieważ proces może się różnić w zależności od modelu i konstrukcji.

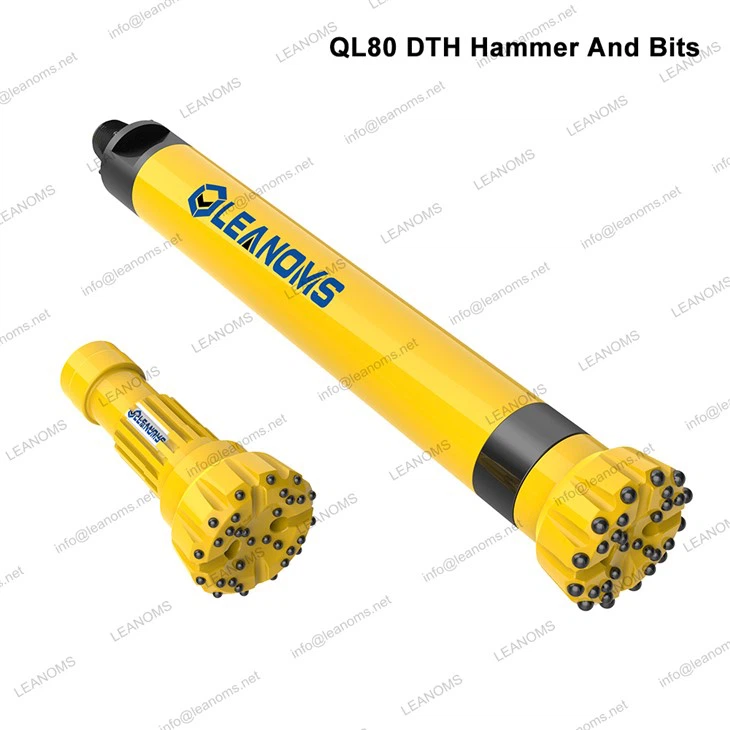

Parametry techniczne młotów QL80 DTH



Chwyt bitowy	QL80
Zakres otworów	Φ195-254mm
Wątek połączenia	API 4 1/2" Rej
Ciśnienie robocze	10-25Bar / 1-2,5 MPa
Zalecana prędkość	20-45rpm
Zalecana siła ciągnięcia	19KN
Długość	1471 mm
Waga	203 kg





Parametry techniczne bitów QL80 DTH

Średnica		Przyciski miernika	Przyciski z przodu				Waga (kg)	Numer części
Mm	Cal		Płaska twarz	wypukła twarz	Wklęsła twarz	Typ twarzy
203	8	Φ18*10	Φ18*8	/	Φ16*5	Wklęsła twarz	50.1	LN-QL80-203CC
216	8 1/2	Φ18*10	Φ18*8	/	Φ16*6	Wklęsła twarz	54.3	LN-QL80-216CC
219	8 5/8	Φ18*10	Φ18*8	/	Φ16*6	Wklęsła twarz	54.8	LN-QL80-219CC
229	9	Φ18*12	Φ16*12	/	Φ16*7	Wklęsła twarz	56.4	LN-QL80-229CC
235	9 1/4	Φ18*12	Φ16*12	/	Φ16*7	Wklęsła twarz	57.4	LN-QL80-235CC
245	9 5/8	Φ19*12	Φ16*12	/	Φ16*8	Wklęsła twarz	61.5	LN-QL80-245CC
